產(chǎn)品詳情

中文名：氟化石墨

CAS號(hào)：11113-63-6

化學(xué)式：（CFx）n

氟碳比： 0.5-1.2

含   量：≥99%

氟化石墨的牌號(hào)及規(guī)格

 氟化石墨(片狀)的典型SEM圖像

氟化石墨(粉末)的典型SEM圖像

氟化石墨（合成/人造石墨）的典型SEM圖像

片狀氟化石墨的典型XRD分析

                                                                                            氟化石墨 - 簡(jiǎn)介
       氟化石墨是碳和氟直接反應(yīng)而制得的一種石墨層間化合物。其化學(xué)結(jié)構(gòu)式可用（Cfx）n來(lái)表示。其中X為不定值，大小為0＜X＜1.25。

       氟化石墨是一種新型功能材料，屬石墨深加工產(chǎn)品。具有很低的表面自由能，并且其熱穩(wěn)定和化學(xué)穩(wěn)定性好，因而具有獨(dú)特的潤(rùn)滑性、疏水疏油性，而且其化學(xué)、熱穩(wěn)定性也很優(yōu)異，故可用作固體潤(rùn)滑劑、 防水防油劑、防污劑等。另外，氟化石墨可作為電池活性物質(zhì)，它能夠增加電池的貯存壽命，并能用于制造高能的原電池。由于氟化石墨具有許多優(yōu)異性能，因此在軍事、航空、航天、冶金、機(jī)電、化工等領(lǐng)域應(yīng)用非常廣泛。

                                                                                           氟化石墨 - 結(jié)構(gòu)
       由于石墨呈層狀結(jié)構(gòu)，層面內(nèi)碳原子間距 1.4?，通過(guò)共價(jià)鍵牢固地連結(jié)在一起，而層面間碳原子間距為 3.35?，其間僅有微弱的范德華力作用，因而石墨層間易插入異類(lèi)物質(zhì)而形成石墨層間化合物。當(dāng)石墨層問(wèn)插入物為氟時(shí)，可形成的石墨層間化合物即為氟化石墨。 氟化石墨隨其中氟碳比的差異而具有不同特性，但只有氟碳比不小于1的氟化石墨( CFx ) 才具有良好的化學(xué)、熱壓穩(wěn)定性。在這種氟化石墨中， 氟與碳原子的2Pz電子形成共價(jià)鍵，層面內(nèi)碳原子間距增至1.52?，并且層面發(fā)生彎曲，從而失去石墨的導(dǎo)電性，成為絕緣體；同時(shí)，由于氟原子的電負(fù)性，使層間碳原子間距由3.35?伸展至 7.08?，導(dǎo)致層間能大大降低，潤(rùn)滑性能顯著提高，所以，氟化石墨是典型的分子晶體。

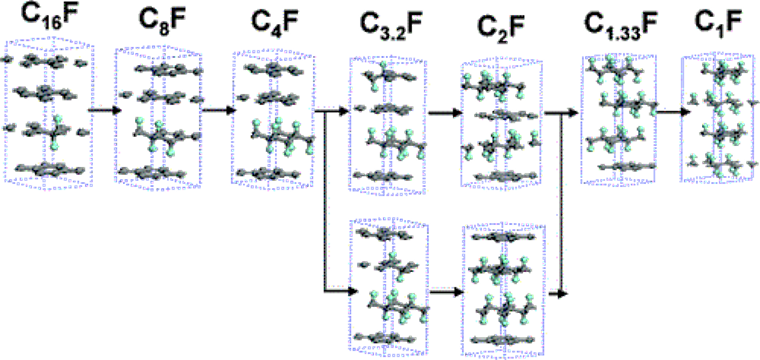

氟化石墨形成機(jī)理

                                                                                           氟化石墨 - 理化性質(zhì)
       氟化石墨是一種白色固體粉末狀物質(zhì)， 密度為 2.58×103 kg/m3 ，具有低表面能、高潤(rùn)滑性與電活性，吸收熱中子斷面積比其它封料小等性質(zhì)。氟化石墨的性質(zhì)隨分子式中碳和氟的比值不同而不同。CF（1-1.25）稱(chēng)為高氟化度石墨CF（0.5-0.99）被稱(chēng)之為低氟化度石墨顏色隨著氟含量的增加，由灰黑色變?yōu)檠┌咨叻仁哂袃?yōu)良的熱穩(wěn)定性，是電和熱的絕緣體，不受強(qiáng)酸和強(qiáng)堿的腐蝕，潤(rùn)滑性能超過(guò)MoS2和鱗片石墨，試驗(yàn)證明，在任意溫度下，其磨損壽命優(yōu)于MoS2作為潤(rùn)滑臘的添加劑，能顯著提高部件的支承負(fù)荷和降低潤(rùn)滑部件的表面溫度。低氟化度氟化石墨外觀為灰黑色熱穩(wěn)定性較差，一般不作潤(rùn)滑劑使用氟化石墨具有較大的潤(rùn)濕接觸角和、及較低的表面能。

氟化石墨 - 應(yīng)用領(lǐng)域

       一、高能鋰氟Li/（CF）n電池正極材料（氟碳比0.6）：是一種新型高能鋰離子電池，以氟化石墨或氟化焦碳為新型的正極材料，以鋰為負(fù)極，以有機(jī)溶劑為介質(zhì)。在所有的鋰電池正極材料中，氟化碳具有最高的質(zhì)量比容量，因此以氟化碳為正極材料的鋰一氟化碳電池具有比能量大、使用溫度范圍寬和工作電壓平穩(wěn)等獨(dú)特的優(yōu)點(diǎn)。檢測(cè)結(jié)果顯示，以氟化石墨烯為正極的鋰電池比能量提高了近30%，同時(shí)還能夠在3C的倍率下穩(wěn)定放電，其比功率特性提高一個(gè)數(shù)量級(jí)，大大改善了鋰電池的電化學(xué)性能。

       鋰氟化碳電源是以不銹鋼作為容器，金屬鋰作負(fù)極、氟化碳作正極、鋰無(wú)機(jī)鹽和有機(jī)溶劑作電解質(zhì)，以玻璃纖維作為隔膜的一次鋰原電池，具有電壓高（3V）,容量高，體積小的優(yōu)點(diǎn)，比能量達(dá)到250wh.kg及500wh.L以上，年容降低于2%。

        這種產(chǎn)品具有體積小，貯存壽命長(zhǎng)、使用安全和工作溫度范圍寬的特點(diǎn)，在-40℃~+125℃下電池均能正常工作。該類(lèi)產(chǎn)品通常應(yīng)用于鋰錳電池不能使用的特殊應(yīng)用，如汽車(chē)胎壓計(jì)（TPMS）、工業(yè)控制主板、機(jī)頂盒、智能電表、智能水表、智能煤氣表、天然氣管道數(shù)據(jù)傳輸、軍品應(yīng)用等應(yīng)用。尤其以軍品應(yīng)用及汽車(chē)胎壓計(jì)應(yīng)用最為廣泛，需求量最大。

       二、 潤(rùn)滑油抗磨添加劑（氟碳比1.0）：氟化石墨分子團(tuán)能迅速在引擎內(nèi)部摩擦副表面鋪展成膜，對(duì)金屬摩擦副表現(xiàn)出極強(qiáng)的抗磨性能，充分延長(zhǎng)發(fā)動(dòng)機(jī)壽命，節(jié)省燃油，提升動(dòng)力，換油周期可達(dá)5萬(wàn)公里。

       三、在軍工領(lǐng)域：氟化石墨可用于導(dǎo)彈的二次爆炸，導(dǎo)彈爆炸釋放出來(lái)的能量可以促成氟化石墨的分解從而釋放出大量能量發(fā)生比導(dǎo)彈第一次爆炸更猛烈爆炸。

       四、其它用途：加進(jìn)涂料中可改善涂料的涂刷性能；膠合板生產(chǎn)時(shí)預(yù)先用其處理木材，可減少粘結(jié)劑對(duì)木材的滲透，節(jié)省原料；用于圖象記錄和復(fù)制，色譜分析材料等。
